Bouwtekening voor uw verbouwing in Purmerend

Een dakopbouw heeft in Purmerend een grotere invloed op de hoofdvorm van een woning dan een dakkapel. Het lokale kwaliteitsbeleid behandelt zowel het optoppen met een nieuwe verdieping als het vergroten van de kap door een doorgetrokken gevel of nokverhoging als dakopbouw. Het omgevingsplan bepaalt eerst of de beoogde positie, bouwhoogte en het bouwvolume ruimtelijk mogelijk zijn. Voor de architectonische beoordeling geldt vervolgens dat de opbouw een harmonische relatie aangaat met de bestaande dakvorm en de naastgelegen bebouwing.

Doorgetrokken gevel en nokverhoging

De Purmerendse richtlijnen maken concreet onderscheid naar het type opbouw. Een dakopbouw bestaat maximaal uit één verdieping. Bij een opbouw door een doorgetrokken achtergevel gaat het lokale kader uit van een opbouw over de volle woningbreedte, als verlenging van het oorspronkelijke achtergevelvlak en met een platte afdekking. De hoogte blijft bij een asymmetrische kap gelijk aan de verdiepingsvloer of in ieder geval onder de nok.

Een nokverhoging is volgens het beleid in beginsel niet toegestaan wanneer uitbreiding van de kap op een andere manier mogelijk is. Waar een nokverhoging passend kan zijn, wordt het voordakvlak verlengd en verschuift de nok. Een volledige verhoging met kozijnvlakken aan beide dakvlakken is alleen voorzien in buurten waar die ontwikkeling al is ingezet. Bij een tussenwoning loopt de nokverhoging over de volle woningbreedte; bij een aangrenzende nokverhoging sluiten onderzijde en nok daarop aan en blijft de dakhelling gelijk aan die van het bestaande dakvlak.

Dit maakt onderzoek naar de straat en het bouwblok belangrijk. In Purmerend zijn bijvoorbeeld in de oudere uitbreidingswijken bestaande dakopbouwen aanwezig, terwijl andere buurten een sterk repetitief bebouwingsbeeld hebben. Een bestaande opbouw is pas bruikbaar als precedent wanneer woningtype, kap en ruimtelijke situatie voldoende overeenkomen.

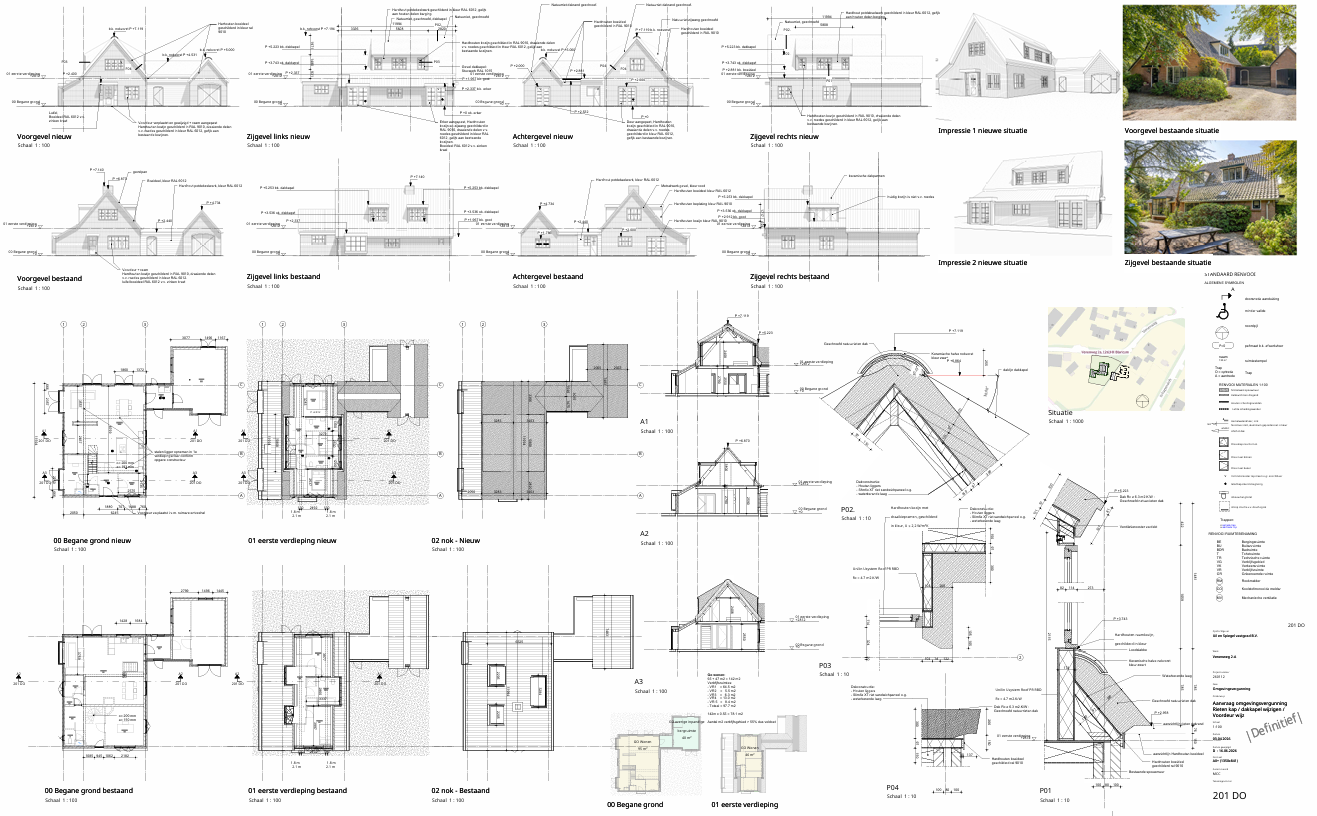

Een bouwtekening voor een dakopbouw legt bestaande en nieuwe bouwhoogten, kapgeometrie, plattegronden, gevelaanzichten en doorsneden vast. Ook de constructieve aansluiting op dragende wanden, verdiepingsvloer en bestaande dakconstructie wordt onderzocht, zodat de constructeur de benodigde berekeningen kan uitwerken.

Bij een gevelwijziging in Purmerend beoordeelt het lokale kwaliteitsbeleid niet alleen het nieuwe kozijn of de nieuwe opening, maar de samenhang van de gehele gevel en straatwand. Een nieuwe of vergrote gevelopening volgt de bestaande geleding en gevelindeling. Vooral bij een wijziging in de voorgevel is het bestaande ritme bepalend; nieuwe openingen in een zijgevel of achtergevel bieden volgens de richtlijnen meer ruimte, maar blijven onderdeel van de architectonische totaalcompositie.

Gevelritme, negge en profilering

Voor de detaillering geeft Purmerend concrete uitgangspunten. De diepte van de negge blijft gelijk aan de bestaande situatie en oorspronkelijke profielafmetingen van kozijn en raamhout worden behouden. Bestaande lateien, onderdorpels, raamlijsten, speklagen en rollagen blijven waar mogelijk behouden of worden passend bij de bestaande vormentaal uitgewerkt. Materiaal en kleur sluiten aan op het hoofdgebouw. Bij kunststof kozijnen aan gevels langs openbaar toegankelijke wegen of water schrijft het kwaliteitskader rechte lasnaden voor.

In de historische stad en bij monumenten krijgt behoud van de bestaande architectonische en cultuurhistorische karakteristiek extra gewicht. Ook in planmatig ontworpen wijken kan een ogenschijnlijk kleine kozijnwijziging het repetitieve gevelritme verstoren. Daarom onderzoeken we niet alleen het afzonderlijke element, maar ook de oorspronkelijke architectuur en vergelijkbare gevels binnen het bouwblok.

Een bouwtekening voor een gevelwijziging vergelijkt bestaande en nieuwe gevelaanzichten en legt gevelopeningen, maatvoering, neggen, kozijnindeling en relevante detaillering vast. Wanneer voor een grotere opening constructieve delen wijzigen, worden ook de bouwkundige uitgangspunten voor latei, ligger of andere draagconstructie met de constructeur afgestemd.

Bij een interne verbouwing in Purmerend ligt de eerste ontwerpvraag vaak niet bij omgevingskwaliteit, maar bij de bestaande woningstructuur en de constructieve haalbaarheid. Een nieuwe open woonruimte, verplaatste trap of andere indeling kan dragende wanden, vloeren, balklagen en de dakconstructie raken. Tegelijk controleren we of de verbouwing gevolgen heeft voor eisen uit het Bbl, bijvoorbeeld op het gebied van brandveiligheid, ventilatie, daglicht of bruikbaarheid.

De woningtypologie is daarbij relevant. Purmerend kent zowel oudere kleinschalige woningen als grootschalig projectmatig gebouwde woonwijken uit de tweede helft van de twintigste eeuw. In Overwhere en Wheermolen speelt bijvoorbeeld de herhaling van wederopbouwbebouwing een belangrijke rol, terwijl oudere buurten en latere uitbreidingen andere bouwsystemen en woningtypen kunnen hebben. De daadwerkelijke draagstructuur kan echter niet betrouwbaar uit de wijk of bouwperiode alleen worden afgeleid; daarvoor zijn bestaande tekeningen en onderzoek van de woning nodig.

Constructieve haalbaarheid op tekening

Bij het verwijderen van een vermoedelijk dragende wand onderzoeken we de overspanningsrichting van vloeren, opleggingen en bovenliggende belasting. Ook een nieuw trapgat of een grote vloersparing vraagt om inzicht in de bestaande vloerconstructie. Bij werkzaamheden op zolder kunnen gordingen, spanten of andere dragende dakonderdelen de gewenste indeling beïnvloeden.

Bouwtekening Studio legt deze bouwkundige en constructieve uitgangspunten vast in bestaande en nieuwe plattegronden, doorsneden en waar nodig details. De constructeur gebruikt deze informatie voor de constructieve berekeningen en dimensionering. Zo ontstaat met een bouwtekening voor een interne verbouwing een samenhangende basis voor ontwerp, constructie en uitvoering.

Bij een monument of een pand met beschermde interieurwaarden vraagt een interne wijziging aanvullend erfgoedonderzoek. Voor een appartement staat daarnaast toestemming van de VvE los van de publiekrechtelijke beoordeling. Ook wanneer geen omgevingsvergunning nodig blijkt, blijft het belangrijk dat constructieve wijzigingen technisch verantwoord worden ontworpen en uitgevoerd.

Niet voor elke interne verbouwing is een vergunning nodig. Een nieuwe indeling met lichte binnenwanden is vaak eenvoudiger dan een verbouwing waarbij constructie, brandveiligheid of gebruiksfunctie verandert.

Bij constructieve wijzigingen ligt dat anders. Voor het verwijderen van een draagmuur, het maken van een trapgat, het aanpassen van vloeren of het wijzigen van dragende balken kan een vergunning, melding of technische onderbouwing nodig zijn.

In Purmerend speelt dit vaak bij rijwoningen, bovenwoningen, appartementen en oudere woningen in of rond de historische stad. Een interne verbouwing kan gevolgen hebben voor constructie, geluid, brandveiligheid, ventilatie en de VvE.

Bij monumenten, beeldbepalende panden of woningen in de historische stad wordt een interne verbouwing gevoeliger wanneer monumentale onderdelen, dragende structuren, trappenhuizen, plafonds, schouwen of oorspronkelijke indelingen worden aangepast.

Wij maken de bouwtekeningen voor de bestaande en nieuwe situatie en zorgen dat constructeur, gemeente, VvE en aannemer met dezelfde informatie werken. Denk aan plattegronden, doorsneden, constructieve sparingen, trapgaten, natte ruimtes, ventilatiepunten en relevante aansluitingen.
